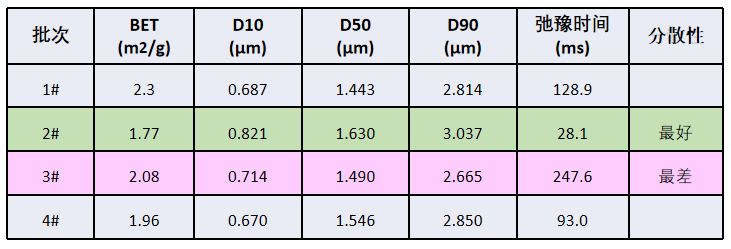

四种不同生产批次的氮化铝陶瓷粉体，分别用粒度法和BET法进行测试，但测试结果的前后差别都不大，无法进行准确地区分。在用核磁共振颗粒悬浮液分析仪进行测试时发现：2#样品的弛豫时间最小，这表示颗粒在溶剂中被润湿的比表面积最大，颗粒的分散性最好；而3#样品的弛豫时间最大，表示颗粒在溶剂中被润湿的比表面积最小，颗粒的分散性最差。由下表可以看出，最大弛豫时间和最小弛豫时间相差8倍左右，核磁共振弛豫测试结果能将样品的差异性完全区分，从而指导用户对样品进行更准确的识别。

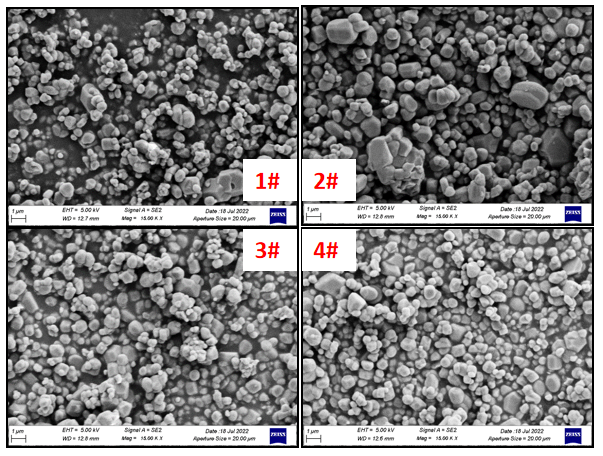

对于上述样品进行高分辨率电镜测试，颗粒的形貌图像如下图所示：

从颗粒形貌上看，3#样品的颗粒团聚最明显（分散性最差），1#样品的团聚程度其次，4#样品的团聚较少，2#样品的团聚最少（分散性最好）。虽然，1#，3#和4#的原生颗粒都较小，但由于小颗粒的表面能更大导致更容易产生颗粒团聚而不易分散，颗粒团聚会导致颗粒在悬浮液中的有效表面积减小，因此颗粒被润湿的表面积下降，从而导致吸附的溶剂比例减小，浆料的弛豫时间变大。

上述电镜的测试结果同样验证了核磁共振测试技术的准确性，但电镜法的实时性和经济性要远远低于核磁法。因此，核磁法作为一种性价比很高的浆料测试设备，可弥补常规测试方法（粒度法及BET法）的不足，改善用户对浆料的认知。
